„FM200“ gaisrų gelbėjimo sistema

Inžineriniai sistemos duomenys
Modelis	QMQ4.2/90N-JM	QMQ4.2/120N-JM	QMQ4.2/150N-JM
Cilindro talpa (L)	90	120	150
Maks. Darbinis slėgis (MPA)	5.3
Sandėliavimo slėgis (MPA)	4.2
Darbinės temperatūros diapazonas	0 ~ 50 laipsnių (sistemos kambarys); -10 laipsnis (min. Temp. Apsaugos srityje)
Įkrovimo greitis (kg/m³)	Mažiau arba lygus 950
Oro veikimo slėgis (MPA)	6.0
Darbinė įtampa (V)	AC220
Atsarginė galia (V)	DC24
Išmetimo laikas (-ai)	Mažiau arba lygus 10
Sistemos paleidimo metodas	Automatinis / vadovas / avarinis veikimas
Patvirtinimas ir standartas	ISO 9001-2015



HFC -227 ea nebus naudojamas degimui, apimančiam šias medžiagas, nebent jos būtų išbandytos ir pripažintos:

Pažįstamos cheminės medžiagos ar chemikalų mišiniai, tokie kaip celiuliozės nitratas ir ginklų pistoletai, kurie gali greitai oksiduoti, nesant oro.
Reaktyvūs metalai, tokie kaip ličio, natrio, kalio, magnio, titano, cirkonio, urano ir plutonio.
ETALIOS HIDIDAI.
CHEMIKALAI, galinčių atlikti automatinį termininį skilimą, pavyzdžiui, tam tikra organinė peroksidazė ir hidrazinas.

Sandėliavimo cilindrai:Sandėliavimo cilindrai turi būti laikomi vertikalioje padėtyje ir gabenant saugiai. Sandėliavimo balionams neleidžiama riedėti ar vilkti vietoje. Naudokite vežimėlius, šakinius krautuvus ir kitus panašius saugaus tvarkymo įrankius.

Įspėjimas: Netinkamas slėgio laikymo cilindro veikimas yra labai pavojingas ir gali sukelti smurtinį iškrovą, asmens sužalojimą ir nuosavybės praradimą. Prieš naudodamas produktą, operatorius turi mokytis profesionaliai

Įspėjimas: Jei prarandamas išleidimo dangtelis, prieš išimant cilindro rinkinį, reikia rasti naują išleidimo angą ir sumontuoti ant cilindro vožtuvo išleidimo angos.

Įspėjimas: Jei šie reikalavimai nebus laikomi, netinkama operacija gali sukelti rimtų asmenų sužalojimų, mirties ir turto žalos.

Įspėjimas:Gaisro gesinimo agentas, užpildytas šioje sistemoje, suirs tam tikrą kiekį vandenilio fluoro dujų, kai užges gaisras. Didelė vandenilio fluoro dujų koncentracija gali sužeisti personalą. Prieš gesinimo gesinimo įtaisą išleidžiant gesinimo agentui, visi darbuotojai privalo evakuoti įvykio vietą per vėlavimo laikotarpį. Užgesinus gaisrą, išmetimo dujos turi būti išleidžiamos, kad darbuotojai galėtų patekti į įvykio vietą.







Diegimo ir veikimo atsargumo priemonės



1.1. Šios sistemos diegimo svetainė turėtų atitikti šiuos reikalavimus:
 Aplinkos temperatūra tarp saugojimo cilindrų yra 0 laipsnis -＋ 50 laipsnis; Jis turėtų būti sausas ir gerai vėdinti;
Oras neturėtų būti sprogstamųjų, laidžių dulkių ir kenksmingų kenksmingų medžiagų, kitaip prietaisas turėtų būti apsaugotas;
Operas, kurį operatoriams lengva priartėti, lengvai įvažiuoti ir išeiti, ir nėra lengva sukelti gaisrą. Kambario durys turėtų atsidaryti į išorę.
1.2.2Sersonnel, kurie diegia, derina ir naudoja šį įrenginį, turėtų būti susipažinęs su pagrindine šio įrenginio struktūros, darbo principo, našumo ir veikimo procesu, taip pat su kiekvieno vožtuvo struktūra ir darbine būsena.
1.3. Transporto ir montavimo metu cilindrų grupė turėtų vengti priartėti prie šilumos šaltinio, ir turėtų būti lengvai pakrauta ir iškrauta, kad būtų išvengta susidūrimo, gulėjimo ir aukštyn kojomis.
1.4. Gaisro gesinimo agento cilindro rinkinio rėmas ir įjungiamojo dujų cilindrų rinkinio rėmas turi būti pritvirtintas inkaro varžtais.
1.5. Solenoidinis įjungiamasis cilindro vožtuvas yra aprūpintas apsauginiu kaiščiu, kad būtų išvengta solenoidinio įjungiančio cilindro vožtuvo nutekėjimo ar sutrikimo dėl susidūrimų ir virpesių transportavimo, montavimo ir derinimo metu. Kai montavimas bus baigtas vietoje, prieš pradedant jį naudoti, saugos kaištis turi būti pašalintas, kitaip vožtuvas neprasidės, o sistema sugenda.
1.6. Kai cilindro rinkinys tvirtai sumontuotas ant fiksuoto laikiklio, išėjimo blokavimo dangtelį galima pašalinti. Prieš išimdami cilindrų rinkinį iš vamzdynų priežiūros metu, virš cilindro vožtuvo išleidimo angos įdėkite išleidimo angą.
1.7. Neprofesionaliam apmokytam personalui neleidžiama montuoti ir veikti, kad būtų išvengta avarijų.
1.8. Prieš gesinimo gesinimo įtaisą išleidžiant gesinimo gesinimo agentui, visi darbuotojai privalo evakuoti įvykio vietą per vėlavimo laikotarpį. Šioje sistemoje užpildytas gesinimo agentas pagamins tam tikrą kiekį vandenilio fluoro dujų, kai užges gaisras. Didelės koncentracijos vandenilio fluoro dujos gali pakenkti personalui. Užgesinus gaisrą, išmetimo dujos turi būti išleidžiamos, kad darbuotojai galėtų patekti į įvykio vietą.



Sistemos darbo procedūros



2.1 Operatorius turėtų atidžiai perskaityti šio produkto instrukcijų vadovą ir būti susipažinęs su susijusiais produktais.
2.2 Ši sistemos įranga kartu su automatine aliarmo ir gesinimo gesinimo valdymo sistema sudaro visą gaisro aliarmą ir gesinimo gesinimo sistemą, kurioje yra trys valdymo režimai: automatinis, elektros vadovas ir mechaninis skubios pagalbos vadovas. Rekomenduojama naudoti automatinį valdymą nepilotuojamose apsaugos srityse ir rankiniu būdu valdymo įstaigose.
2.3 Prieš gesinimo gesinimo įtaisą išleidžiant gaisro gesinimo agentui, visas personalas turi būti evakuotas iš įvykio vietos per vėlavimo laikotarpį. Užgesinus gaisrą, išmetimo dujos turi būti išleidžiamos, kad darbuotojai galėtų patekti į įvykio vietą.
2.4 Kai reikia mechaninio ekstremalios situacijos veikimo, specifinė veikla yra tokia:
Pasklijuokite solenoidą veikiantį cilindro vožtuvą norimoje ugnies išstūmimo srityje ir paspauskite mygtuką žemyn.
Jei azoto įjungiamojo dujų cilindro komplekto nepakanka, kad cilindro vožtuvas būtų atidarytas ant cilindro rinkinio, pirmiausia paspauskite selektoriaus vožtuvo rankeną ugnies srityje, atidarykite slėgio ranką ir pasukite rankeną ant cilindro vožtuvo, kad atidarytumėte vožtuvą.
2.5 Po to, kai sistema įgyvendina gesinimo gesinimą, selektoriaus vožtuvas, slėgio jungiklis, patikrinimo vožtuvas, cilindro vožtuvas ir kt. Turėtų būti iš naujo nustatyti laiku, o reikėtų pakeisti atitinkamas dalis.
2.6 Papildykite gaisro gesinimo agentą ir azotą pagal sistemos inžinerijos projekto reikalavimus.
2.7 Patikrinus paruošimą, padarykite įprastą veikiančią prietaisą.
2.8 Norint išvengti avarijų, nereikėtų užkirsti kelio nesusijusiems darbuotojams, kad būtų išvengta avarijų.



Naudojimo ir priežiūros instrukcijos



Cilindro vožtuvo rinkinys (agento cilindro rinkinys)

3.1 Kai vožtuvą reikia atidaryti rankiniu būdu, vožtuvą galima atidaryti tik pasukus rankeną.
3.2 Slėgio matuoklio montavimas: Srieginė sąsaja, esanti paveikslėlyje parodytos suspaudimo veržlės gale, yra slėgio matuoklio diegimo dalis. Uždėkite nailono tarpiklį ant sriegio šaknies paviršiaus ir priveržkite slėgio matuoklį veržliarakčiu.
3.3 Slėgio aptikimas cilindro vožtuvo priekyje yra sumontuoti slėgio matuokliai, kurie gali parodyti slėgį laikymo cilindre. Kai slėgio nurodyta vertė yra mažesnė už žaliąją zoną, ji turėtų būti užpildyta.
3.4 Užpildydami ugnies gesinimo agentą ir vairuodami dujas, nuimkite slėgio matuoklį, prijunkite galą prie gesinimo agento žarnos ir atlaisvinkite suspaudimo veržlę, kad užpildytumėte.
3.5 Cilindro vožtuvas yra aprūpintas apsaugine diafragma, kad būtų išvengta gesinimo gesinimo agento spaudimo gesinimo agento grupėje per aukštas ir išlaisvintų slėgį, kad būtų apsaugotas laikymo cilindro saugumas. Normaliomis aplinkybėmis saugos diafragma nejudės. Tik esant nenormalioms sąlygoms (tokioms kaip didelis užpildymo slėgis ir aukšta aplinkos temperatūra), jis gali sprogti. Suaktyvinus saugos diafragmą ir išleidžiant laikymo cilindro slėgį, saugos diafragma turėtų būti nedelsiant pakeičiama, reikia atlikti sandarumo testą, o gesinimo agentas turėtų būti užpildytas.



Solenoidinis vožtuvas (veikimo cilindro rinkinys)



4.1 Cilindro vožtuvas yra aprūpintas saugos kaiščiu (kaip parodyta aukščiau esančiame paveikslėlyje), kad vožtuvas neveiktų dėl susidūrimų ir virpesių transportavimo, montavimo ir paleidimo metu, dėl kurių cilindro vožtuvas gali nutekėti ar sutrikdyti. Kai montavimas bus baigtas vietoje, prieš pradedant naudoti, saugos kaištis turi būti atšauktas, kitaip vožtuvas neprasidės, o sistema sugenda.
4.2 Saugos diafragma (diafragmos sprogimo slėgis 9MPA) yra sumontuotas ant cilindro vožtuvo, kad būtų išvengta per didelio vidinio slėgio, kad būtų galima atleisti slėgį, kad apsaugotų laikymo cilindro saugumą. Diafragma turėtų būti pakeista po diafragmos judesių ir išleidžiant laikymo cilindro slėgį.
4.3 Cilindro vožtuvas turi du atidarymo režimus: elektrinio paleidimo ir mechaninės rankinės. „Electric Start“ valdiklis išsiunčia vožtuvo atidarymo komandą, kad būtų galima atlikti elektromagnetinio įjungimo įtaiso veikimą ir atidaryti cilindro vožtuvą; Mechaninis vadovas yra rankiniu būdu nuimti kištuką ir paspausti mygtuką žemyn, kad atidarytumėte cilindro vožtuvą.
4.4 Cilindro vožtuvas yra aprūpintas slėgio matuokliu, kad cilindre būtų rodomas pradinis dujų slėgis. Kai slėgio nurodyta vertė yra mažesnė už žaliąją zoną, pradinės dujos turėtų būti užpildytos.

Solenoidinis vožtuvas (veikimo cilindro rinkinys)

4.1 Cilindro vožtuvas yra aprūpintas saugos kaiščiu (kaip parodyta aukščiau esančiame paveikslėlyje), kad vožtuvas neveiktų dėl susidūrimų ir virpesių transportavimo, montavimo ir paleidimo metu, dėl kurių cilindro vožtuvas gali nutekėti ar sutrikdyti. Kai montavimas bus baigtas vietoje, prieš pradedant naudoti, saugos kaištis turi būti atšauktas, kitaip vožtuvas neprasidės, o sistema sugenda.
4.2 Saugos diafragma (diafragmos sprogimo slėgis 9MPA) yra sumontuotas ant cilindro vožtuvo, kad būtų išvengta per didelio vidinio slėgio, kad būtų galima atleisti slėgį, kad apsaugotų laikymo cilindro saugumą. Diafragma turėtų būti pakeista po diafragmos judesių ir išleidžiant laikymo cilindro slėgį.
4.3 Cilindro vožtuvas turi du atidarymo režimus: elektrinio paleidimo ir mechaninės rankinės. „Electric Start“ valdiklis išsiunčia vožtuvo atidarymo komandą, kad būtų galima atlikti elektromagnetinio įjungimo įtaiso veikimą ir atidaryti cilindro vožtuvą; Mechaninis vadovas yra rankiniu būdu nuimti kištuką ir paspausti mygtuką žemyn, kad atidarytumėte cilindro vožtuvą.
4.4 Cilindro vožtuvas yra aprūpintas slėgio matuokliu, kad cilindre būtų rodomas pradinis dujų slėgis. Kai slėgio nurodyta vertė yra mažesnė už žaliąją zoną, pradinės dujos turėtų būti užpildytos.



Parinkiklio vožtuvas



5.1 Kai reikia rankiniu būdu atidaryti vožtuvą, paspauskite rankeną žemyn ir atidarykite presavimo svirtį, kad atidarytumėte selektoriaus vožtuvą.
5.2 Kai selektoriaus vožtuvas yra įjungtas, jis turėtų būti rankiniu būdu iš naujo ir patikrinti, ar nėra nenormalių sąlygų, kad jis galėtų toliau naudoti.

Piloto žarnos patikrinimo vožtuvas

Įdiegdami atkreipkite dėmesį į rodyklės nurodytą pradžios dujų srauto kryptį.

Patikrinkite vožtuvą

Įdiegdami atkreipkite dėmesį į srauto kryptį, kurią nurodo rodyklė.

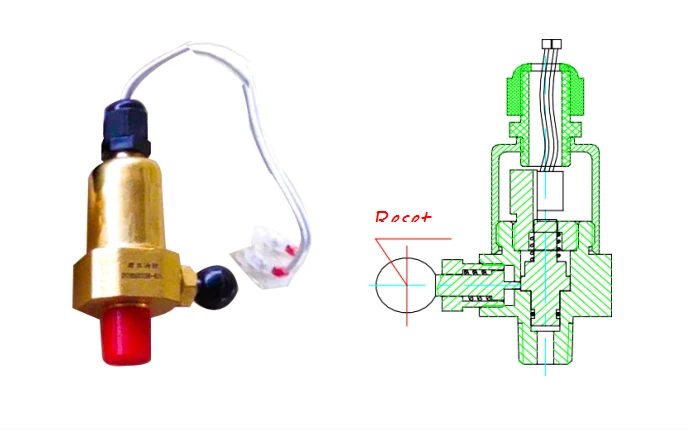

Išleidimo slėgio jungiklis

Kai suaktyvinamas signalo grįžtamojo ryšio įtaisas, ištraukiama rutulinė galva. Iš naujo nustatydami galite toliau juo naudotis.

Apsauginis vožtuvas

Po naudojimo reikėtų pakeisti saugos diafragmą. Pakeista saugos diafragma turėtų būti tokia pati kaip originalios medžiagos modelio, formos, dydžio ir storio bei būti kvalifikuotas produktas.



Atitinkamos pramonės žinios



Kas yra FM200 gaisro slopinimas?
„FM 200“ yra švaraus agento gaisro slopinimas, veikiantis pašalinant ugnį iš ugnies trikampio (deguonies, šilumos ir degalų). Tai yra bespalvės, bekvapės ir elektra nelaidžios dujos, kurios nepalieka likučių išvalyti. Jis yra saugus naudoti užimtose vietose ir ozono sluoksniui.



Kuo skiriasi FM200 ir CO2?

„CO2“, bespalvis ir bekvapis gaisro slopinimo agentas, patenka į dujinio gaisro slopinimo kategoriją, siūlantį švaraus agento tirpalą. Kita vertus, FM200, dar žinomas kaip HFC -227 ea, yra sintetinis gaisro slopinimo agentas, žinomas dėl savo efektyvumo greitai gesinant gaisrus, paliekant minimalias likučius.

Kuo skiriasi „FM200“ ir „Clean Agent“ gaisro slopinimo sistema?

Skirtingai nuo „FM 200“ sistemų, agentas laikomas kaip skystis ir išleidžiamas į dujas. Šis švarus agentas yra halono pakaitalas ir alternatyva hidrofluorangarbenių gesinimo agentams, todėl jam netaikoma HFC fazė.



Ar „FM200“ dujos kenksmingos žmonėms?
Švaros agentų sistemos, naudojančios FM -200 ™, yra netoksiškos žmonėms tokiais lygiais, naudojamais gaisrams užgesinti. Projektuojant gaisro slopinimo sistemą, ypatingas dėmesys skiriamas tiksliai apskaičiuoti švaraus agento koncentracijos lygį, kad būtų saugu užimtose erdvėse. Kadangi tai aišku, jis neužb Minks jūsų vizija.



Ar FM200 yra dujos ar putos?
„FM200“ yra nedeginamos dujos, naudojamos gaisro slopinimui. Tai nepažeidžia elektroninių produktų, tinkamai naudojami žmonėms, kuriuos žmonėms galima kvėpuoti ir gali būti naudojamas uždaroje erdvėje, todėl jis yra idealus kolokacijos duomenų centruose.



Ar FM200 palieka likučius?

FM -200 yra švaraus agento gaisro slopinimas A, B ir C gaisrai. Tai bespalvės, netoksiškos dujos, kurios nepalieka likučių. Dėl šių priežasčių tai yra idealus sprendimas apsaugoti didelės vertės turtą tose vietose, kuriose yra užimtose vietose ir tose vietose, kur kitų agentų valymas yra problemiškas.



Kokio tipo ugnies slopinimo sistema yra saugiausia žmonėms?
Ar gaisro gesinimo sistemos kenksmingos žmonėms?

Inertinės dujų gaisro slopinimo sistemos

Remiantis atitinkamais kriterijais, šios sistemos yra saugios ir patvirtintos įprastai užimtiems kambariams. Inertinės dujos yra ideali aplinkai, kurioje yra jautri įranga, tokia kaip serverio kambariai ar pramoninės patalpos su CNC mašinomis.
